Phantomsyöttö, XLR ja kaapelit ilman hurinaa

Mikä mikrofoni tarvitsee 48 voltin phantomsyötön, milloin se pitää kytkeä pois ja miten balansoidut kaapelit pitävät hurinan poissa kotistudion äänityksistä.

Kotistudion turhauttavimmat ongelmat eivät johdu mikrofonista eivätkä äänikortista vaan siitä, mitä niiden välissä on. Mikrofoni ei anna ääntä, raidalla kuuluu tasainen hurina tai kytkimen painallus pamauttaa kaiuttimista. Kaikki kolme selittyvät phantomsyötöllä ja kaapeleilla.

Mikä phantomsyöttö on?

Phantomsyöttö on 48 voltin tasajännite, jonka äänikortin mikrofonitulo lähettää XLR-kaapelia pitkin mikrofonille. Se kulkee samoissa johtimissa kuin äänisignaali, joten erillistä virtajohtoa ei tarvita.

Kondensaattorimikrofoni tarvitsee jännitteen kapselilleen ja sisäiselle elektroniikalleen. Audio-Technica AT2020 ja AKG C214 eivät toimi ilman sitä, joten hiljainen kondensaattori tarkoittaa yleensä, että phantomsyöttö on unohtunut kytkeä.

Tavallinen dynaaminen mikrofoni ei tarvitse phantomsyöttöä. Balansoituun dynaamiseen mikrofoniin, kuten Shure SM 7 B, phantomsyöttö ei tavallisesti vaikuta, kun kaapeli on kunnossa. Siksi monen kortin yhteinen kytkin ei ole ongelma, kun käytössä on kondensaattori ja dynaaminen rinnakkain.

Nauhamikrofonit vaativat huolellisuutta

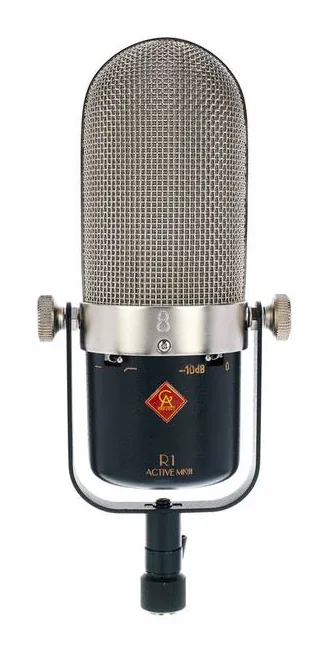

Nauhamikrofoneissa on kaksi ryhmää. Aktiivinen nauhamikrofoni sisältää esivahvistimen, joka tarvitsee phantomsyötön. Golden Age Project R1 active Mk3 on tällainen kahdeksikkokuvioinen malli. Passiivinen nauhamikrofoni taas ei tarvitse virtaa lainkaan, ja yleinen ohje on pitää phantomsyöttö pois päältä, koska viallinen kaapeli tai liitin voi vahingoittaa ohutta nauhaa.

the t.bone RB 500 on passiivinen nauhamikrofoni, jonka XLR-kaapeli on kiinteä. Royer Labs R-121 on myös passiivinen, ja ostajat kuvailevat sen sointia pehmeäksi kitaravahvistimella ja pianolla. Kummankin herkkyys on matala, joten esivahvistimen pitää antaa runsaasti vahvistusta.

Kanavakohtainen vai yhteinen kytkin?

Äänikortin valinnassa kannattaa katsoa, miten phantomsyöttö kytketään. MOTU M2 kytkee sen erikseen kummallekin tulolle. Behringer UMC404HD kytkee sen kaikille neljälle tulolle kerralla, joten passiivisen nauhamikrofonin ja kondensaattorin yhteiskäytössä kannattaa tarkistaa valmistajan ohjeesta, sietääkö nauhamikrofoni phantomsyötön. Behringer U-Phoria UMC202HD on kahden tulon kortti, jonka MIDAS-esivahvistimet antavat 48 voltin syötön. Lisää vertailukohtia löydät oppaasta äänikortin valinta.

Oikea järjestys estää pamauksen

Kun phantomsyöttö kytketään päälle tai pois, tuloon syntyy jännitepiikki, joka kuuluu kaiuttimista pamauksena. Laske siksi monitorien ja kuulokkeiden äänenvoimakkuus alas, kytke mikrofoni, kytke phantomsyöttö ja nosta vasta sitten äänenvoimakkuus. Irrottaessa toimi päinvastaisessa järjestyksessä.

Balansoitu kaapeli ja hurina

XLR-kaapelissa on kolme johdinta: maa ja kaksi signaalijohdinta, joissa ääni kulkee vastakkaisvaiheisena. Matkalla kaapeliin tarttuva häiriö osuu molempiin johtimiin samanlaisena, ja tulo kumoaa sen. Siksi balansoitu kaapeli voi olla pitkä ilman hurinaa. Sama koskee kolmenapaisilla plugeilla tehtyä kytkentää, kun sekä lähtö että tulo ovat balansoituja. Kolmenapaisessa plugissa kärjen ja varren välissä on rengas. Kaksinapainen plugi ja RCA-liitin ovat balansoimattomia, ja niissä häiriöt kuuluvat herkemmin.

Tasainen 50 hertsin hurina johtuu usein maadoitussilmukasta: laitteet on kytketty eri pistorasioihin, ja maadoitus kulkee kahta reittiä. Kytke tietokone, äänikortti ja monitorit samaan jatkojohtoon. Kannettavan laturin irrottaminen kokeeksi kertoo nopeasti, tuleeko hurina sen kautta. Älä koskaan poista maadoitusta pistotulpasta.

Kaapelin kunto

Rätisevä tai katkeileva ääni johtuu usein kaapelista eikä mikrofonista. Liittimen juotos voi irrota, kun liitin irrotetaan johdosta vetämällä tai kun se taittuu jyrkästi pöydän reunan yli. Kokeile vikatilanteessa ensin toista kaapelia ennen kuin epäilet mikrofonia tai tuloa. Kierrä kaapelit väljälle kiepille äläkä kyynärpään ympäri, niin johtimet eivät kierry. Pidä varalla vähintään yksi ylimääräinen XLR-kaapeli, sillä se on kotistudion halvin vakuutus.

Muista nämä

Kondensaattori ja aktiivinen nauha tarvitsevat phantomsyötön, tavallinen dynaaminen ei, ja passiivisen nauhan kanssa noudatetaan valmistajan ohjetta. Monitorit alas ennen kytkimeen koskemista. Mikrofonityyppien erot löydät oppaasta kondensaattorimikrofoni vai dynaaminen, mallit osioista mikrofonit ja äänikortit.
