DiGiGrid IOC

Yhteenveto asiakasarvioista

Tarvitsetko SoundGrid-järjestelmääsi lisää liitäntöjä ulkoisille laitteille?

DiGiGrid IOC on suunniteltu laajentamaan SoundGrid-kokoonpanoa, jossa haluat yhdistää ulkoisia laitteita sekä analogisesti että digitaalisesti. Sen 1U-korkuinen, 19 tuuman räkkikotelo kokoaa samaan laitteeseen mikrofonituloja, linjaliitäntöjä, AES- ja ADAT-liitännät sekä kaksi kuulokelähtöä. Kokonaisuus sopii etenkin studioon, jossa liitäntöjen määrä ja eri formaattien yhteensopivuus painavat enemmän kuin pieni koko tai edullinen hankintahinta.

IOC:n keskeinen kompromissi liittyy kokonaisuuden vaatimaan järjestelmään ja liitäntöjen suunnitteluun. Laite ei ole yksinkertainen pöydälle nostettava ratkaisu, vaan räkkiasennukseen tarkoitettu laajennusosa. Jos käytössäsi on jo SoundGrid-kokoonpano ja tarvitset lisää kytkentämahdollisuuksia, ominaisuudet voivat osua tarpeeseen. Ilman tarvetta tällaiselle laajennukselle liitäntöjen runsaus ja korkea hintaluokka voivat olla vaikeasti perusteltavissa.

Analogiset sisään- ja ulostulot

Etupaneelin tai laitteen liitäntöihin kuuluu kaksi mikrofonitason tai linjatason tuloa yhdistelmäliittimillä. XLR- ja 6,3 millimetrin jakkiliitäntä on koottu samaan liittimeen, joten voit kytkeä laitteeseen kumpaakin liitintyyppiä käyttävän lähteen. Mikrofonituloissa on 48 V:n phantomsyöttö kondensaattorimikrofoneille. Tietojen perusteella laitteessa on kaksi tällaista yhdistelmäliitäntää, ei suurempaa määrää erillisiä mikrofonikanavia.

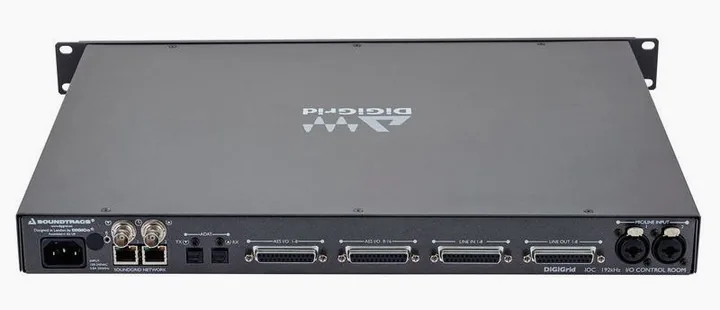

Lisäksi IOC:ssa on kahdeksan linjatuloa ja kahdeksan linjalähtöä Sub-D25-liittimillä. Tämä liitäntätapa mahdollistaa usean kanavan kokoamisen yhteen liittimeen, mutta edellyttää yhteensopivaa monikanavakaapelia tai läpivientiä. Tarkista ennen hankintaa käyttämäsi kaapeloinnin liitinjärjestys ja se, miten liität laitteet omiin ulkoisiin prosessoreihisi tai mikseriin. Tuotetiedoissa ei eritellä kaapelien mukanaoloa, joten niiden sisältymistä pakkaukseen ei kannata olettaa.

Käyttäjäpalautteessa laitetta kiitetään SoundGrid-järjestelmän laajentamiseen ulkoisilla laitteilla. Samassa palautteessa nostetaan esiin, että AES/EBU-signaalien saaminen Sub-D25-liitännästä XLR-liittimiin voi vaatia hankalasti löydettävän sovittimen. Tämä on olennainen huomio, jos aiot käyttää AES-liitäntöjä perinteisillä XLR-kaapeleilla. Selvitä tarvittavan kaapelin tai sovittimen saatavuus ennen kuin rakennat kokoonpanon sen varaan.

Digitaaliset liitännät ja äänenlaadun rajat

Digitaalisiin kytkentöihin kuuluvat 16 AES-sisääntuloa ja -ulostuloa sekä ADAT-sisääntulo ja -ulostulo. Mukana on myös sanakelloliitäntä, jolla laite voidaan kytkeä osaksi digitaalista järjestelmää. Tällainen valikoima tekee IOC:sta kiinnostavan, kun studiossa on eri digitaalisia laitteita ja haluat keskittää niiden yhteydet samaan räkkilaitteeseen. Liitäntöjen määrä ei kuitenkaan yksin kerro, miten ne jakautuvat käyttötarpeisiisi, joten laske tarvittavat kanavat ja tarkista formaattien yhteensopivuus etukäteen.

Ilmoitettu toimintataso on 24 bittiä ja 96 kHz. Se määrittää tuotetiedoissa mainitun bittisyvyyden ja näytteenottotaajuuden, mutta ei yksin kuvaa koko järjestelmän suorituskykyä tai äänenlaatua. Tiedoissa ei anneta esimerkiksi dynamiikka-aluetta, kohinatasoa tai viivettä koskevia lukuja. Jos nämä ovat päätöksessäsi tärkeitä, tarvitset niistä erilliset valmistajan tiedot. Samoin kannattaa tarkistaa, miten IOC liittyy juuri käyttämääsi SoundGrid-kokoonpanoon ja muihin laitteisiin.

Kuulokelähdöt ja asennus

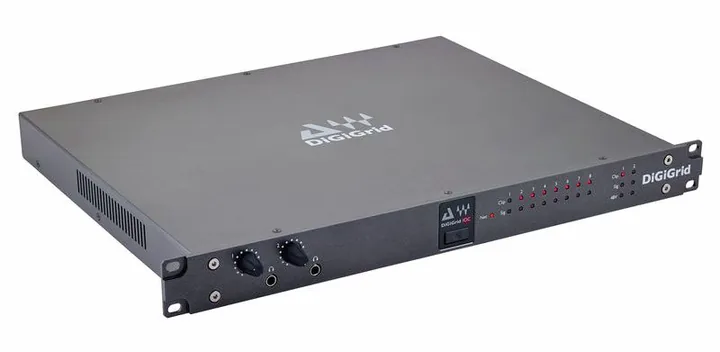

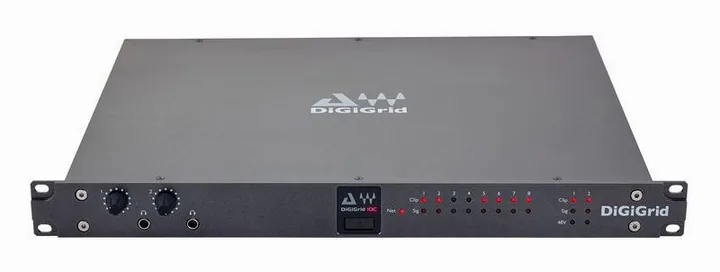

Kaksi stereokuulokelähtöä käyttää 6,3 millimetrin jakkiliitäntää. Niiden voimakkuutta voi säätää erikseen laitteen etupuolelta, mikä antaa mahdollisuuden kahteen erilliseen kuulokekuunteluun ilman, että molempien tasoa tarvitsee muuttaa samasta säädöstä. Tuotetiedoissa ei kerrota kuulokevahvistimien tehosta tai tuetuista kuulokeimpedansseista, joten varmista yhteensopivuus, jos käytät vaativia studiokuulokkeita.

Kaksi Ethernet-verkkoliitäntää liittyy laitteen SoundGrid-käyttöön. Lisäksi 1U-räkkikoko tekee sijoittelusta selkeää, jos studiossa on jo räkkikaappi ja laitteiden kaapelointi on rakennettu sen ympärille. Jos IOC:n pitäisi mahtua työpöydälle ilman räkkiratkaisua, sen muoto ei ole yhtä joustava kuin kompaktilla pöytämallisella äänikortilla. Metallirakenteesta saatu käyttäjäpalaute on myönteinen, mutta varsinainen valinta kannattaa tehdä liitäntöjen ja oman järjestelmän perusteella.

IOC on järkevä vaihtoehto, kun laajennat SoundGrid-järjestelmääsi ja tarvitset samassa laitteessa useita linjaliitäntöjä, AES-yhteyksiä sekä ADATin. Kaksi mikrofonituloa, phantomsyöttö ja erikseen säädettävät kuulokelähdöt täydentävät kokonaisuutta. Jos taas tarvitset vain muutaman tulon tietokoneelle, tämä laite voi olla tarpeisiisi nähden tarpeettoman laaja ja kallis.

Ennen hankintaa käy läpi erityisesti kolme asiaa: Sub-D25-kaapelien saatavuus, AES-liitäntöjen sovittaminen omiin laitteisiisi sekä IOC:n sopivuus nykyiseen SoundGrid-kokoonpanoosi. Käyttäjien mukaan laite voi palvella hyvin ulkoisten laitteiden liittämisessä, mutta AES/EBU-kaapelointi saattaa vaatia tavallista enemmän selvitystyötä. Kun nämä yhteensopivuuskysymykset ovat kunnossa, IOC:n vahvuus on sen monipuolinen liitäntävalikoima yhdessä räkkikokoisessa laitteessa.
